Friedel Adler Lichtbaustein (Version 1.1 ist lieferbar ab 2. April 2013)

Am 26.August 2011 verstarb überraschenderweise der „elektrische und elektronische“ gute Geist der Modulgruppe Hamburg. Friedel Adler hat auch für viele andere Modellbahner elektronische Bauteile realisiert. Daher hat die Modulgruppe eine ungezählte Menge an Schaltplänen und Board-Layouts „geerbt“.
Zur Erinnerung an die große Unterstützung die die Modulgruppe elektronisch von Friedel Adler erfahren hat, haben wir uns entschlossen seinen, sehr häufig beim Digitalisieren von alten und älteren Lokomotiven der „Messingklasse“ eingesetzten Lichtbaustein (LB2DDN/LB3DDN) neu aufzulegen. Entwickelt wurde dieser Baustein um keine der in den hochwertigen Lokomotiven häufig verbauten 1,5V-Glühlämpchen (nach Zerstörung oder vorher) austauschen zu müssen, denn fast alle heutigen Decoder geben an den Lichtausgängen 16 oder mehr Volt Spannung aus.

Der neue Lichtbaustein FALB3-1,5V

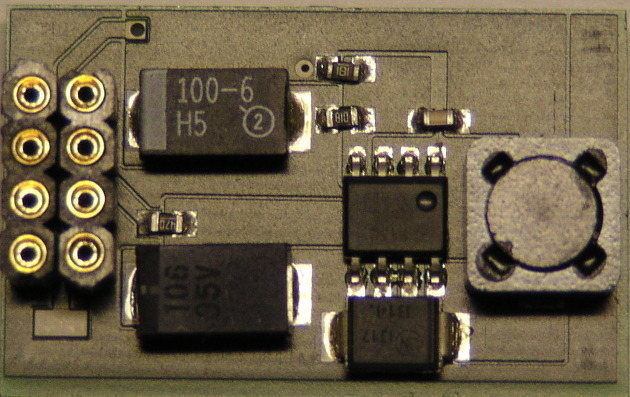

LB3bottom

Der neue Baustein FALB3-1,5V wurde wurde für SMD-Technik entworfen, damit deutlich kleiner (30x18mm) und bietet erweiterte Anschlussmöglichkeiten für die ESU-Lokpilot- oder -Loksound-Decoder und alle anderen Decoder mit NEM652-Schnittstelle. Diese NEM652-Stecker werden jetzt einfach auf den neuen Baustein aufgesteckt.
Die Anschlüsse von Motor (MAL/MAR) und Gleis (GAL/GAR) finden Ihren Platz auf den Lötpads des Lichtbausteins, genauso wie die Anschlusskabel der Loklaternen (V/H), der Führerhaus- oder Fahrwerksbeleuchtung (A1 für aux1). Damit bleiben die empfindlichen Anschlüsse an den NEM652-Steckern völlig unberührt.
Natürlich kann der Baustein auch ohne die NEM652-kompatible Buchsenleiste geliefert werden. So kann jeder nach eigenem Gutdünken entweder andere Buchsen-oder Steckleisten (im RM 2,54) oder auch Kabel direkt in die offenen PIN-Löcher einlöten. Damit wird der Baustein auch für Decoder ohne NEM652-Schnittstellenstecker nutzbar, denn die maximale Eingangsspannung für die Lichtausgänge liegt zudem bei 45V.
Alle Anschlusspads sind beschriftet und eine Einbauanleitung (Download V.1.1 hier) mit weiteren Informationen gibt es natürlich auch.

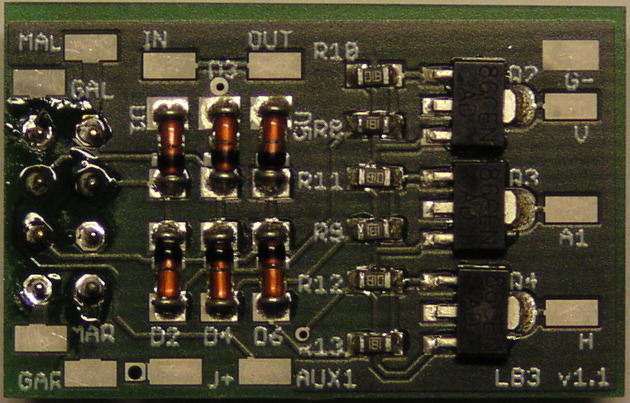

LB3top

Interessenten, die diesen kleinen und günstigen Lichtbaustein einsetzen möchten, wenden sich bitte an den aktuellen Ansprechpartner der Spur 0 Modulgruppe Hamburg (im Impressum) oder benutzen unser eMail-Formular unter "Home - Nachricht senden".

Die Einbauanleitung zur Version 1.0 des Lichtbausteins gibt es als Download hier
